Como realizar o reconhecimento de temperatura no TM1/TM2

Criada por Matheus Barbosa Santos, Modificado em Ter, 27 Jan na (o) 11:28 AM por Matheus Barbosa Santos

Introdução

O monitor de temperatura TM1 dispõe de duas saídas RTD configuráveis para leitura de temperatura do óleo e ambiente. Com a integração do TM2, é possível realizar até duas medições resistivas adicionais. Este guia detalha as instruções para a execução do procedimento de reconhecimento de temperatura do TM1 e TM2.

Aviso !

A leitura integral deste guia é obrigatória. O não cumprimento das recomendações de manuseio pode provocar trip no transformador e falhas nos equipamentos conectados.

Medição de Temperatura

A medição de temperatura do topo do óleo em transformadores de potencia é realizada geralmente através de um sensor de temperatura instalado em um termo poço existente na tampa do transformador. Os sensores utilizados devem ser do tipo Pt100 a 0°C.

Caso o TM1 detecte variações anormais na leitura — sejam elas decorrentes de mau contato nas conexões do Pt100 ou instabilidades no processo —, o equipamento acionará um alerta visual. O código de autodiagnóstico permanecerá no display até que a irregularidade seja sanada. Recomenda-se a verificação imediata da integridade física do cabeamento e dos conectores do sensor.

Nota !

Para mais informações sobre os códigos de autodiagnóstico do TM1 e TM2, acesse o link abaixo:

Autodiagnóstico Monitor de Temperatura (TM1/TM2 versão 4,16)

Reconhecimento da Temperatura Atual

Após as devidas verificações é possível realizar o reconhecimento de temperatura no TM1. Ao executar este comando, o código de autodiagnóstico é removido e, fundamentalmente, o equipamento valida a temperatura atual exibida no visor.

Ao realizar o procedimento, o operador confirma para o equipamento que aquela temperatura é real, fazendo com que o sistema a aceite e retome o monitoramento a partir deste valor. Devido a essa validação imediata, atente-se ao aviso abaixo:

Perigo !

Para evitar um desligamento indevido, antes de realizar o comando de reconhecimento, verificar se as temperaturas medidas nas telas de consulta, não estão acima do valor programado para desligamento.

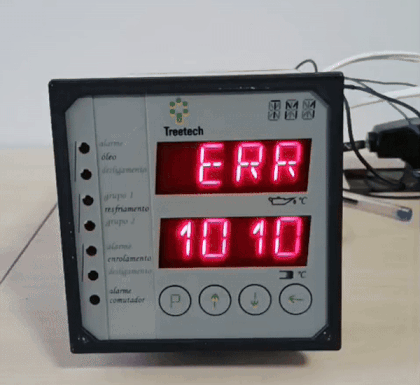

Para limpar o registro de erro e restabelecer a operação normal, pressione as teclas e simultaneamente. O comando deve ser executado enquanto o código de autodiagnóstico estiver sendo exibido no display, conforme a figura abaixo:

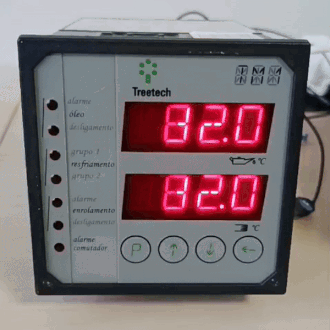

Figura 1 - Reconhecimento de temperatura TM1

Após o procedimento ser realizado corretamente, o autodiagnóstico deixará de oscilar no display do equipamento. Simultaneamente, os grupos de ventilação serão desativados, caso tenham sido acionados pelo erro e a temperatura esteja abaixo do valor programado para sua ativação.

Nota !

No exemplo apresentado, o TM1 não recebe sinal de corrente para cálculo de imagem térmica, logo, a temperatura do enrolamento replica o valor da temperatura do óleo.

Para mais informações sobre o espelhamento de medição de temperatura, acesse o link:

[Link da FAQ]

Reset de Temperatura Máxima Medida

O equipamento armazena o registro das maiores temperaturas atingidas. Para limpar essa memória, utilize a tecla para navegar até a tela de temperatura máxima. Estando nesta tela, pressione as teclas e simultaneamente, conforme ilustrado a seguir:
