Os resistores de terminação têm como objetivo reduzir as reflexões que o sinal sofre ao atingir o final da linha. As reflexões de sinal causam ruídos na rede e, consequentemente, podem gerar falhas de comunicação. Quando a terminação é bem dimensionada a energia do sinal é totalmente absorvida, não existindo reflexão de sinal.
Como exemplo, veja a imagem abaixo. Note a diferença entre os sinais observados por um osciloscópio em uma rede de comunicação com um resistor de terminação de 54 Ω (à esquerda) e um resistor de terminação de 120 Ω (à direita).

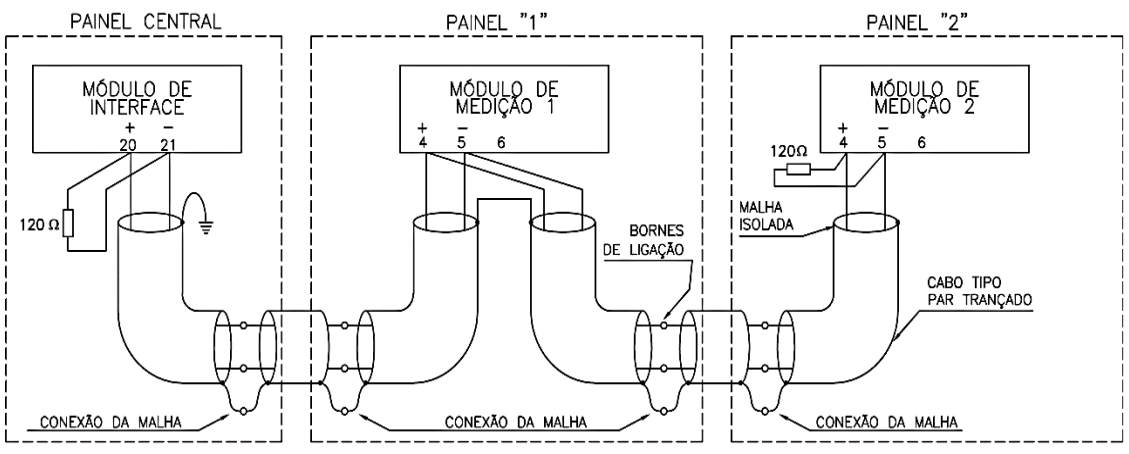

Os resistores de terminação de 120 Ω sempre devem ser instalados nas extremidades da rede de comunicação, independentemente de seu comprimento. Neste caso, devem ser instalados nos terminais do BM-HMI e nos terminais do módulo de medição.
